Как мы сделали навигацию теннисного клуба «Лужники» — от проекта до 84 табличек
Изготовление навигационных табличек для крупного объекта проходит четыре шага: документация (что и где стоит), согласование с интерьером, производство партий носителей и монтаж. Показываем это на реальном объекте — дворце падел-тенниса теннисного клуба «Лужники». Там несколько типов помещений сразу: общие и VIP-раздевалки, открытые и крытые корты, входная группа, зона услуг. Навигация для такого объекта — это система с единым визуальным языком, документацией под утверждение и производство и десятками носителей, которые нужно правильно разместить и закрепить. В итоге — 84 таблички одних только кортов.
Шаг 1 — документация: что и где будет установлено
Прежде чем что-либо производить, весь объект разбирается на носители: сколько их, какого типа, где именно на объекте каждый должен стоять. По этому проекту документация состоит из нескольких отдельных альбомов, каждый — под свою задачу:
- Альбом расстановки носителей (версия 1.8, 7 страниц) — где на объекте установлен каждый носитель, от входной группы до раздевалок и кортов.
- Альбом макетов (версия 2.0, 14 страниц) — визуальный макет каждого типа таблички и указателя: графика, пиктограммы, варианты подписей.
- Дизайн системы навигации (версия 2.4, 28 страниц) — полный свод: сьюты, нумерация кортов, санитарные пиктограммы, чертежи и спецификации носителей.
Три документа описывают одну задачу в разном масштабе. Расстановка показывает, сколько носителей нужно произвести, макеты — как они выглядят, полный свод — как детали технически стыкуются друг с другом.
Шаг 2 — навигация как часть интерьера
Интерьер дворца падел-тенниса проектировался отдельно, и систему навигации согласовывали с ним в каждом помещении — от входной группы до раздевалок и зоны услуг. Итог — 27-страничная визуализация интерьера, где видно, как каждый носитель встроен в конкретное пространство.
Если навигацию проектируют отдельно от интерьера, таблички часто выглядят «довеском»: не тот цвет, не та ниша, не та высота. Если согласовать её с архитектором объекта заранее, навигация становится частью общего образа.
Шаг 3 — именные таблички раздевалок и VIP-сьютов

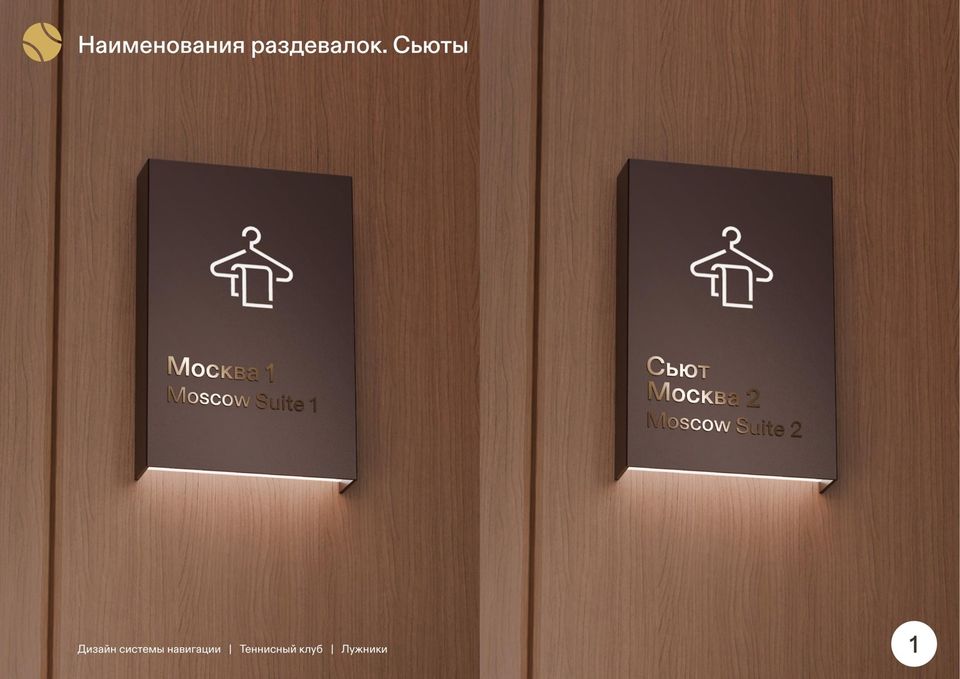

Общие и VIP-раздевалки получили именные таблички с несколькими вариантами дизайна на выбор клиента — металл с полимерным покрытием, встроенная LED-подсветка. Проект называется NAV-04 «Сьюты» — отдельный документ именно под эту группу носителей, потому что у сьютов свои требования: подсветка, более премиальная подача, персональные названия на каждой табличке.
Шаг 4 — нумерация 84 кортов: от макета до фото на объекте

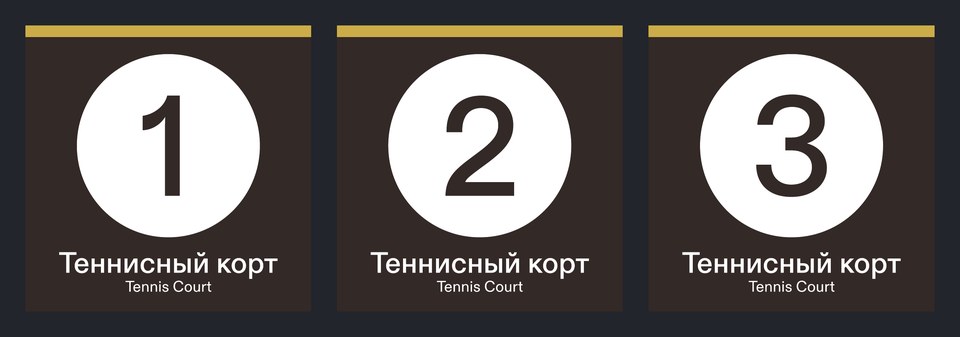

Открытые теннисные и падел-корты потребовали отдельного проекта — NAV_EX-02 «Нумерация корта»: макет круглых номерных табличек с двуязычными подписями (RU/EN), чертежи под каждый тип крепления — навесное, на сетку ограждения или на опору корта, потому что точки крепления физически разные у открытого и крытого корта. Итог — 84 таблички на весь объект, композитная панель 500×500×3 мм.

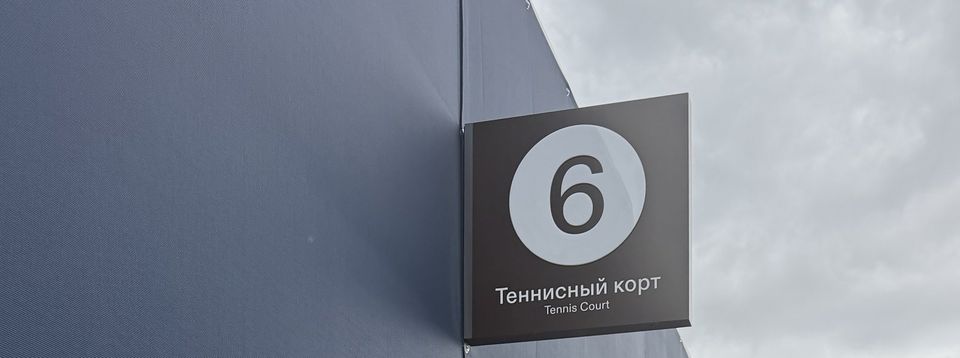

На фото выше макет и объект совпадают: круглый номер на квадратной панели выглядит одинаково и на бумаге, и на ограждении корта под открытым небом. Это получилось потому, что материал и крепление считали под условия эксплуатации ещё на этапе проекта.
Что на выходе получает заказчик

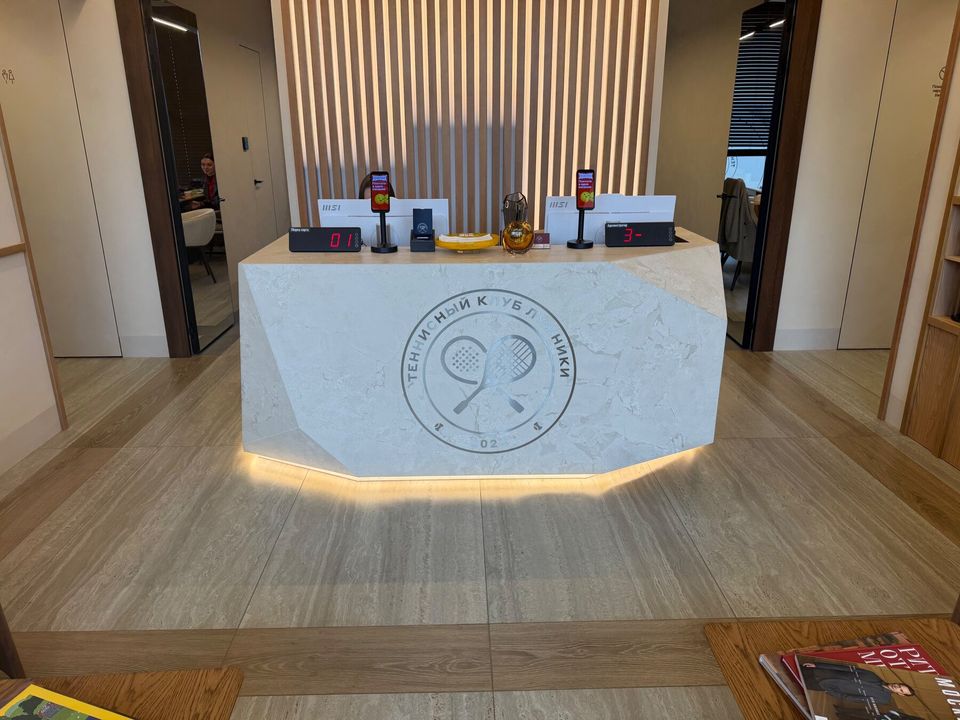

На реальном объекте система работает целиком — от логотипа клуба на ресепшене до последней, 84-й, таблички корта:
При чём здесь застройщики и управляющие компании ЖК, ТЦ
Масштаб и тип объекта здесь другие, но принцип — тот же самый, с которым сталкивается любой девелопер или УК перед сдачей крупного объекта: сначала документация (где, что и сколько), затем производство партии носителей, затем монтаж. Для ЖК это чаще номера подъездов, квартир и парковочных мест, для ТЦ — навигация по этажам и зонам аренды, но количество типов носителей и необходимость свести их в одну систему — узнаваемая часть той же задачи. Навигацию для помещений мы делаем по той же схеме — подробнее на страницах внутренней и внешней навигации. Если у вас скоро сдача объекта и ещё нет ни навигации, ни оформленного отдела продаж, прочитайте также про полный цикл решений для застройщиков.
